HS-CS900系列智能型除濕裝置

說

明

書

保定合順電氣設備科技有限公司

一、產品簡介

HS-CS900智能型抽濕裝置是采用半導體制冷除濕方式，主動將密閉空間的 潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后 冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過減低空氣中含水量，使相對濕度和絕對濕度同時下降，幾乎不提高溫度，不產生溫差帶 來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內 器件及柜體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露， 有效的防止柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構 件銹蝕等安全隱患，保證電網安全運行。

設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：一是 地區濕度高，天氣溫度變化大，開關柜底部濕潤，有的電纜溝甚至有積水；二是有的開關柜在地下室，濕度高，柜體內溫度特別是接近地面的溫度低于環境溫度；三是有的設備處于暫時停運狀態，電氣柜內小環境溫度就比四周環境溫 度低，在其表面就極易形成結露，在這種情況下，一旦送電投運，事故就隨之 發生。 為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高要求。

二、應用范圍

1、GIS控制柜、高低壓控制柜、高低壓開關柜、環網柜、戶外端子箱、機械控制柜、箱式變電站、干式變電站等電氣設備；

2、集成電路，硅晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機板卡防潮儲存；

3、物理化學儀器、實驗材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。

三、產品特點

1、體積小、重量輕、安裝方便快捷；

2、自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調；

3、除濕風道主動引凝、排出氣體加熱降濕，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；

4、濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；

5、濕度、溫度設置具有記憶功能，不會因為停開機而消失；

6、故障顯示功能，可快速查找故障點保證正常運行；

7、采用專用防潮元件，外殼采用304不銹鋼結構，保證在潮濕環境下正常工作；

8、屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；

9、除濕引凝管路，可把引凝后的水排出柜外，同時也可采用儲液袋柜外收集。

10、型號帶“T”的具有加熱功能，當檢測到箱體環境溫度低時，抽濕裝置內部的風機和PTC加熱器啟動工作。

11、型號帶“W”的具有無線遠程控制功能，可遠程控制、調節運行參數以及故障上報功能，無線傳輸的距離2000米（空曠條件下測試）。

12、型號帶S的具有RS485通訊功能，通訊地址可調；可遠程控制、調節運行參數以及故障上報功能。

四、型號及功能

型號	HS-CS930	HS-CS940	HS-CS960
除濕功率	30W	40W	60W
	型號后面帶T表示帶低溫加熱功能(需外接加熱器)；
其他功能	型號后面帶W表示帶無線控制功能；
	型號后面帶S表示帶RS485通訊功能；

五、功能特點

1、溫濕度監測及顯示功能，除濕/低溫閾值可設置；

2、迅速降低開關柜內濕度，水份直接排出柜外；

3、低溫輸出接點：一路無源接點輸出

4、除濕工作控制方式：手動/自動

5、通訊功能與除濕故障報警功能

六、技術參數

數據名稱	技術參數	數據名稱	技術參數
工作電源	AC220V	除濕效率	450mL/日（60W 35℃
			RH=80%工況下）
加熱功率	50～500W	除濕溫度	5℃～45℃
功率	38W，48W，68W	工作溫度	-25℃～85℃
濕度檢測范圍	20%RH～98%RH	溫度檢測范圍	-25℃～125℃
除濕啟動值	45%RH～98%RH	溫度啟動值	1℃～55℃
	(出廠設定65%RH)		(出廠設定8℃)
濕度測量精度	±3%RH	溫度測量精度	±0.5℃
顯示方式	雙排3位數顯	顯示分辨率	0.1
外殼材質	304不銹鋼	外形尺寸	115×66×200mm
			（寬X深X高）
凈重量	1.8kg	導水管	硅膠D10mm 、L1.5m

七、工作原理

HS-CS900智能型抽濕裝置由電源系統、送風系統、半導體制冷器、溫濕

度檢測控制回路、加熱回路、無線模塊及排水管路組成。

1、除濕原理 當潮濕空氣經風扇吸入后，通過特殊設計的風道流動，先經半導體制冷器

降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出柜外。在 設定啟動值內經過充分循環除濕，使柜內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，智能型除濕裝置信號采集傳感器外置，能實時準確 的采集到柜內的真實濕度，保證智能型除濕裝置在柜內將要達到凝露條件時提 前啟動除濕。

2、低溫加熱功能

當箱體溫度低于設定的啟動值時，抽濕裝置啟動內部加熱器回路（加熱器外接，功率可接50～500W）,直到箱體溫度升高到設定啟動值加5℃時，加熱器回路停止工作。

3、無線遠程控制功能 當具有無線控制功能的抽濕裝置收到主控室的數據時，分析數據后馬上回復數據給主控室，無線通訊可達2000米。

4、RS485通訊功能 當具有RS485通訊功能的抽濕裝置收到上位機的數據時，分析數據后馬上回復數據給上位機，一臺上位機可連接200臺（上位機端推薦在A、B間接一個120歐姆的負載電阻）。

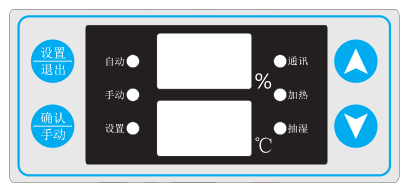

八、顯示說明

開機后，抽濕裝置進入自檢狀態，自檢完成后，上排數碼管顯示軟件版 本號，下排數碼管顯示通訊地址（當此臺抽濕裝置不帶通訊功能時，下排顯示抽濕功率），3秒后抽濕器進入工作狀態，此時上排顯示濕度值，下排顯示外部 傳感器溫度值(當此臺抽濕裝置不帶有外部加熱功能時，下排顯示內部溫度值。

九、操作說明

1、手動/自動模式：當抽濕裝置工作在自動狀態時，“自動”指示燈點亮，”手動“指示燈滅，按一下“確認/手動”按鈕后，”自動”指示燈滅，”手動“指示燈亮，此時抽濕裝置啟動抽濕模塊，再按一下“確認/手動”按鈕后抽濕裝置自動轉為自動模式，當抽濕模塊退出手動工作狀態下再按一下“確認/手動”鍵時，此時抽濕裝置啟動手動加熱模塊，按一下“確認/手動”按鈕后抽濕裝置自動轉為自動模式。

2、設置參數模式：電源接通后，抽濕裝置自檢通過后，自動進入自動模式，雙層數碼顯示當前的濕度值和溫度值。按“設置/退出”鍵可設置除濕啟動值、除濕斷開值、加熱啟動值以及無線通訊地址。

2.1設置濕度啟動值：當抽濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，抽濕裝置進入設置狀態，上排數碼管顯示P1(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度啟動值設置完成。

2.2設置濕度斷開值：當抽濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，抽濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P2(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度斷開值設置完成。

2.3設置溫度啟動值：當抽濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態)，按“設置/退出”鍵，抽濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；P4時，表示本機通訊地址；P5時，表示制冷片停止制冷動作值；)，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改溫度的斷開值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。

2.4設置通訊地址：當抽濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，抽濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；P4時，表示本機通訊地址；P5時，表示制冷片停止制冷動作值；），按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改通訊地址；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。

2.5制冷片停止制冷動作值：按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改此值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。（備注：動作制冷值以10為基準，即10 代表0度停止制冷，11 代表+1度、代表-1度。）

備注：制冷片測溫修正值，在正常開機界面顯示溫濕度時，同時按下向上”和“向下”按鍵即可進入設置閃爍界面，設置方法同上。

3、遠程控制：當抽濕裝置有收到主控室的無線數據時，通訊指示燈會頻閃；具體遠程控制器查看無線遠程控制軟件說明書。

4、485通訊：抽濕裝置有收到上位機的數據時，通訊指示燈會頻閃；具體通訊協議見附件。

5、高濕自動啟動加熱功能：當當前濕度大于80%時，啟動加熱器（此時加熱器啟動不受溫度控制），當當前濕度下降到73%時，斷開加熱器（此時加熱器啟動或斷開由溫度控制）。

注意：此功能只有帶外接加熱器的抽濕器有。

十、安裝

1、使用M5螺釘或者5mm的鉚釘固定。安裝時抽濕裝置必須豎放，出水口朝下；

2、保證抽濕裝置前面與其他裝置間有大于5cm的空間，來保證正面風扇出風口出風。

3、將出水管一端接入抽濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

4、電源接線端子L/N接上AC220V電源即可（見接線圖）

5、加熱器一腳接在負載L腳上另一腳接電源的N腳上。

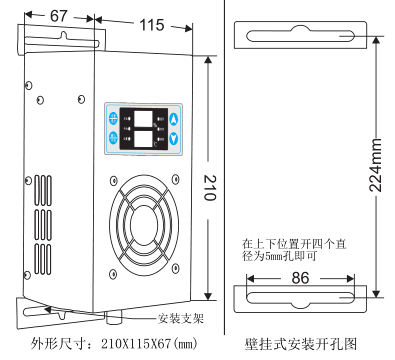

十一、安裝圖

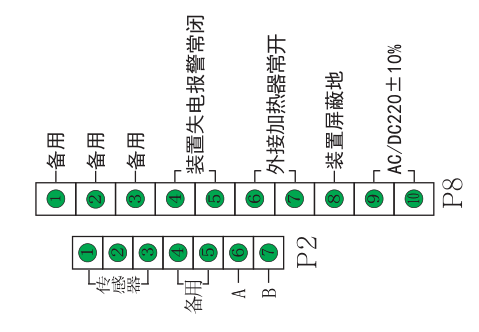

十二、接線圖

十三、質量保證

本產品在交付之日起，提供三年質量保證。在質量保證期內，由于產品質 量原因導致的產品損壞，本公司予以免費換新服務，因使用不當等非質量原因 造成的損壞，或超過產品質量保證期，本公司予以終身維修和維護，只收取零件費用（如需現場解決需收取技術指導費用）

十四、裝箱清單

	裝箱清單
1	HS-CS900系列智能型抽濕裝置	1臺
2	產品說明書	1份
3	產品合格證	1份
4	耐高溫硅膠排水管	2米
5	水管卡箍	1個
6	安裝支架及螺絲	1套

附：485通訊協議

通訊協議共有3條，分別為：1、詢問抽濕裝置的通訊地址；2、調節抽濕裝置的工作參數；3、詢問抽濕裝置的工作狀態。

1、詢問抽濕裝置的通訊地址。

起始位	識別字	通訊地址	校驗位	結束位
0X55	SDC	1字節	2字節	0xCC

說明：①識別字為GCLKJ的ascii碼（0x47,0x43,0x4b,0x4a,)；②校驗位為CRC,未啟用；③通訊地址可以為任意值；

起始位

識別字

通訊地址

結束位

0X55

SDC

1字節

0xCC

起始位

識別字

通訊地址

命令字

數據字

校驗位

結束位

0XAA

SDC

1字節

Ox2

4字節

2字節

0xCC

數據位格式：

第一個字節為手動自動切換位；02表示手動啟動除濕，03表示手動啟動加熱，04表示自動監控狀態，其他數表示不修改狀態；

第二個字節為濕度啟動值；濕度啟動值必須為50~98之間，如果此位數據不對，所有的設置都失??；

第三個字節為濕度斷開值；濕度啟動值必須滿足1、不能少于40；2、不能少于濕度啟動值減15；3、不能大于濕度啟動值；否則此為設置不成功，抽濕裝置內部會自動計算一個值。

第四個字節為溫度啟動值；濕度啟動值必須為1~55之間，如果此位數據不在此范圍內，設置不成功。

起始位	識別字	通訊地址	命令字	數據字	校驗位	結束位
0XAA	SDC	1字節	Ox2	8字節	2字節	0xCC

數據位格式 第一個字節和第二個字節為外部溫度值（第一個字節為高位，第二個字節為低位），數據位從0x0開始，表示的溫度從-25.0度開始。

比如數據位為：

1、(高位)0x1，(低位)0xb5表示的溫度值為0x1b5-0Xfa=+18.7度；

2、(高位)0x0，(低位)0xa5表示的溫度值為0xa5-0xfa=-8.5度； 第三個字節和第四個字節為濕度值（第三個字節為高位，第四個字節為低位），數據位從0x0開始。 比如數據位為：(高位)0x2，(低位)0x5表示的溫度值為0x205=51.7%RH；

第五個字節為溫度啟動值；

比如數據位為：0x8表示溫度啟動值為8度；

第六個字節為濕度啟動值：

比如數據位為：0x46表示溫度啟動值為70%RH；

第七個字節為濕度斷開值：

比如數據位為：0x3c表示濕度啟動值為60%RH；

第八個字節為各種狀態位：

bit0為溫度傳感器狀態，0表示正常，1表示故障；

Bit1為濕度傳感器狀態，0表示正常，1表示故障；

Bit2為加熱器工作狀態，0表示監控狀態，1表示正在加熱；

Bit3為抽濕模塊工作狀態，0表示監控狀態，1表示正在抽濕；

Bit4為風機工作狀態，0表示正常,1表示故障；

3、讀取抽濕裝置的各個參數。

起始位	識別字	通訊地址		命令字		校驗位		結束位
0XAA	SDC	1字節			Ox3		2字節	0xCC
下位機回復：（抽濕裝置回復）
起始位	識別字	通訊地址	命令字		數據位		校驗位	結束位
0XAA	SDC	1字節	Ox2		8字節		2字節	0xCC

數據位的格式與調節抽濕裝置的各個參數一致。

注：通訊波特率為：9600；每條報文之間的間隔必須大于30ms。
