一、概述

HS–PGY型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品，它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交直流試驗電源，為提高各種試驗工作的質量、保障人身、設備安全，提供了可靠保證。

二、使用條件

1、正常使用條件

（1）、戶內使用，且室內通風良好；

（2）、海拔高度≤2km；

（3）、環境溫度－10℃～50℃；

（4）、相對濕度≤90%；

（5）、大氣壓力80～1l0kPa；

（6）、周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。

2、特殊便用條件

不符合2.1的特殊使用條件，請用戶與我公司協商以保證產品可靠工作。

三、技術參數

1、工作電源：三相四線380V，50Hz，兩路輸入互為備用。

2、額定輸出

（1）、交流部分

1）、額定輸出電壓：380V/220V  50Hz 三相四線，三路輸出；

100V/57.7V  50Hz三相四線，三路輸出；

2）、三相輸入平衡時，輸出不平衡度＜1%；

3）、三次諧波分量＜3%；

4）、交流變壓器容量15KVA，在小時負載率為50%狀態下間斷工作，最大輸出電流為3 ×22A。

5）、屏面設6個單相插座，1個三相插座。

（2）、直流部分：

1）、直流電壓0～250V連續可調，三路輸出；

2）、紋波系數K＜ l.5%；

3）、整流變壓器容量5KVA，在小時負載率為50%狀態下間斷工作，最大輸出直流電流20A。

四、特點

1、采用雙路電源供電，通過切換開關轉換，保證了供電的可靠性；

2、交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和諧波干擾。變壓器采用△/Y。接線方式，大大削弱了三次諧波，保證了電源質量；

3、直流電源可以連續平滑地調節電壓，以適應不同試驗項目的需要；

4、交流電源的控制均采用C45N-2型自動開關，機械壽命通斷2萬次以上，瞬時分?jǐn)嚯娏骺蛇_(dá)4～7Ie，動作迅速、壽命長、過負荷自動跳閘；

5、輸出交流電源裝有漏電保護開關，其漏電流分?jǐn)嘀怠?/span>30mA，可確保試驗人員的安全。該開關具有性能穩定、靈敏度高、動作可靠等優點；

6、屏面繪有模擬圖，使操作人員容易識別，避免發生誤操作；

7、為了使用時接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏后端子排形式;直流輸出設有兩種形式，即屏前接線端鈕形式和屏后端子形式。

五．使用說明

1、檢查所有開關是否全部處于斷開位置，調壓器"1TC"是否逆時針旋至零位；

2、檢查所有接線是否全部正確；

3、將切換開關"1SA"置Ⅰ或Ⅱ有電源的位置，合上交流電源輸入開關1QF或2QF，此時三個電源指示燈lHL-3HL發光；

4、合上交流控制開關3QF，給隔離變壓器"1TM"送電。三相交流輸出電壓有指示，其中lPV～ 3PV指示為380V,4PV～6PV指示為l00V；

5、分別合上交流輸出漏電保護開關6QF、7QF，屏前兩組接線端鈕“Ⅰ”、”Ⅱ”輸出兩路380V/220V 50Hz三相四線制交流電源；合上8QF，屏后端子a611、b611、c611、N622有一路380V/220V 50Hz三相四線制交流電源輸出；

6、分別合上交流輸出漏電保護開關9QF、l0QF，屏前兩組接線端鈕“Ⅴ”、“Ⅵ”輸出兩路100V/57.7V 50Hz三相四線制交流電源；合上11QR屏后端子a621、b621、c621、N622有一路100V/57.7V 50Hz三相四線制交流電源輸出；

7、合上4QF交流控制開關，給整流變壓器"2TM"送電，調節三相自耦調壓器"lTC"手輪，可輸出0-250V直流電壓并由7PV指示電壓，lPA指示電流。合上直流輸出開關12QF、13QF，屏前端鈕“Ⅲ”、“Ⅵ”有直流電壓輸出。合上14QF，屏后端子"+101、－102"有一路直流電壓輸出；

8、合上交流控制開關5QF，所有三相插座和單相插座"XS"均有交流電壓輸出。

六、注意事項

1、不用部分的所有開關置于斷開位置，直流不用時，調壓器逆時針旋至零位。

2、本裝置有兩路輸人電源，由切換開關"lSA"選擇使用，"lSA"不能帶負荷操作。

3、裝置停用時，應將所有開關置于斷開位置，調壓器逆時針旋至零位。

七、設計與安裝

1、屏體結構為PK-10型，前后門帶鎖，整機板材構成(參見附圖四)，

外形尺寸為2260/2360×800×600/550(高×寬×深)，單位：mm。

2、安裝時將接地端鈕與地網可靠連接，再將兩路三相交流電源引人屏后的端子排(A、B、C、N)611和(A、B、C、N)621(參見附圖三)

附圖一：電氣原理圖

附圖2：屏面模擬圖

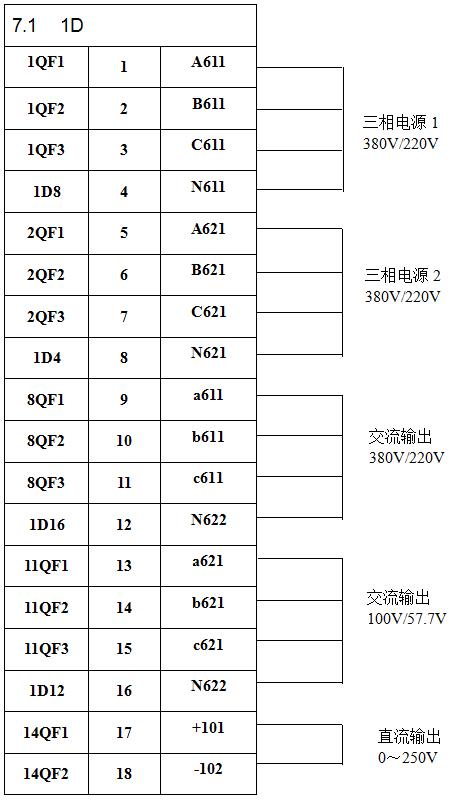

附圖三：屏后端子排圖

附圖四：屏體結構圖

八、訂貨須知

1、本公司標準設計為PK-10屏，還可根據用戶要求設計不同結構形式，用戶在訂貨時說明具體要求。

2、本公司可代用戶設計不同性能電源屏及其它低壓成套裝置。訂貨時應說明屏體顏色、提供色標訂貨。
